Description série 1: Echangeurs, Pompes, Compresseur centrifuge

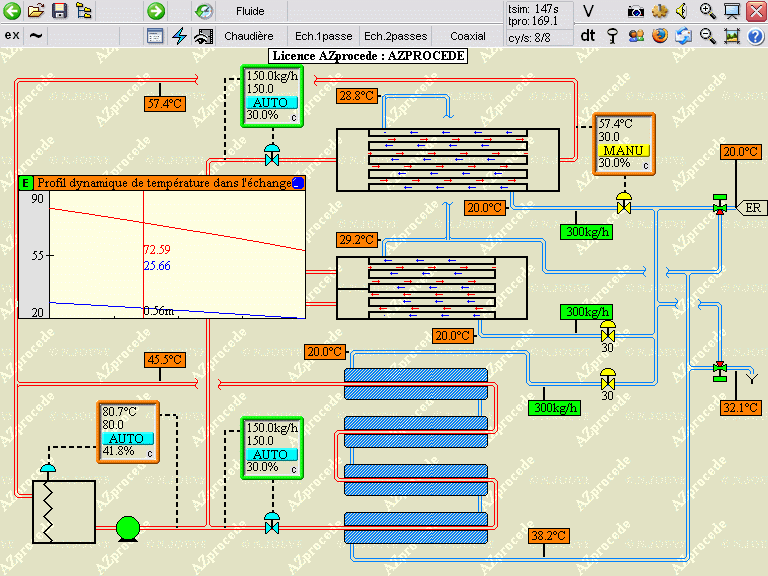

Banc d'échange thermique:

• Une chaudière produisant de l'eau chaude avec pompe de circulation et régulateur de température TIC configurable en sortie de chaudière,
• Un réseau d'eau chaude avec régulation de débits vers chacun des trois échangeurs,
• Un réseau d'eau froide avec vannes trois voies permettant d'inverser le sens de circulation dans les échangeurs,
• Une vanne de réglage et une mesure du débit d'eau froide vers chaque échangeur,
• Un échangeur multitubulaire à une passe côté tubes et une passe côté calandre, chicanes dans la calandre, régulation de température de sortie d'eau chaude agissant sur la vanne d'alimentation en eau froide,
• Un échangeur multitubulaire à deux passes côté tubes, et une passe côté calandre, chicanes dans la calandre,
• Un échangeur coaxial,

Banc de dynamique des fluides:

Un banc proche d'une maquette de travaux pratiques pour illustrer organes déprimogène, pertes de charge, pompe en charge et en aspiration, régulation de débit minimum, cavitation, etc..

• Une pompe centrifuge montée en charge sur un réservoir atmosphérique au sol, ou montée en aspiration sur un puits. La permutation du montage s'effectue par un jeu de vannes d'isolement automatiques. La ligne d'aspiration du puits est munie d'un clapet-crépine permettant de prévenir tout désamorçage de la pompe.
• Une régulation de débit minimal de la pompe par ouverture d'une vanne automatique sur la ligne de recirculation vers le réservoir atmosphérique.
• Des lignes de différents diamètres, une ligne à rugosité élevée, une ligne équipée d'un venturi et d'un débitmètre à orifice. Chaque ligne est équipée d'une mesure de pression différentielle.
• Un réservoir situé en hauteur et mis sous pression par une régulation en split-range avec engazage et dégazage.
• Une régulation du niveau d'eau du réservoir sous pression par renvoi dans le réservoir atmosphérique au sol.

Compresseur centrifuge:

Un compresseur centrifuge avec ses courbes caractéristiques, sa régulation d'anti-pompage, ses sécurités. Un modèle indispensable pour l'étude théorique de la compression (polytropique, isentropique), et pour la compréhension des régulations autour des compresseurs centrifuges.

• Un compresseur centrifuge à vitesse variable, avec courbes caractéristiques paramétrables,
• Une vanne de recirculation et une régulation d'anti-pompage automatique (mode cascade),
• L'aspiration et le refoulement munies de vannes de régulation, avec la possibilité de fonctionner en régulation de pression ou de fixer les pressions d'aspiration et/ou refoulement,
• Des sécurités: arrêt compresseur sur vibration élevée (en cas de pompage ou de surcharge) et température haute au refoulement.
• La visualisation en temps réel du point de fonctionnement du compresseur sur ses courbes caractéristiques taux de compression - débit, avec limites de pompage et de surcharge.

Pompe et courbes de réseau:

Un modèle avec pompe centrifuge, réservoirs et lignes d'aspiration et de refoulement, pour illustrer de façon dynamique les courbes de pompes (HMT, NPSH disponnible...), les pertes de charge, les courbes de réseau, la cavitation...

• Une pompe centrifuge montée en charge ou en aspiration, aspirant et refoulant sur des réservoirs dont on peut choisir la hauteur et la pression.
• Des lignes d'aspiration et de refoulement en deux tronçons de différents diamètres, pour lesquelles on peut choisir la longueur, le diamètre et les accessoires.
• Une vanne manuelle de réglage de débit au refoulement de la pompe.
• Visualisation en temps réel des courbes de HMT, puissance et rendement, courbes de réseau avec ou sans vanne, NPSH disponible et requis.

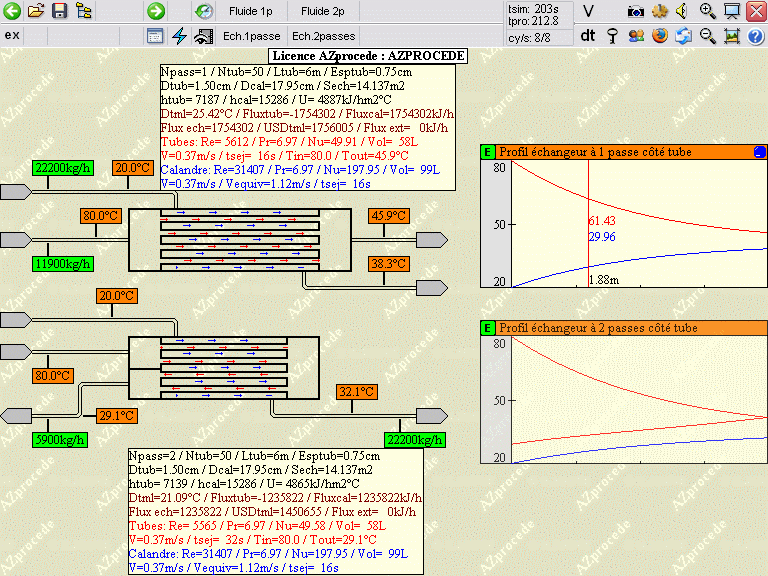

Echangeurs à dimensionner:

Un modèle dynamique permettant d'illustrer l'évolution des profils de température lors des variations de conditions opératoires, l'influence du débit sur le temps de stabilisation, les principaux paramètres du transfert de chaleur, etc....

• Deux échangeurs à une passe côté calandre avec chicanes, l'un à une passe côté tubes, l'autre à deux passes,
• Des lignes d'alimentation avec réglage direct du débit, de la température, et du sens de circulation,
• Un tableau de résumé des conditions du transfert de chaleur.
